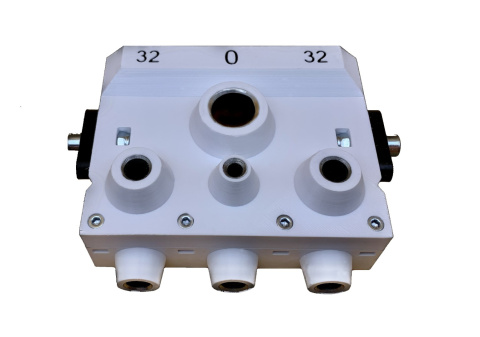

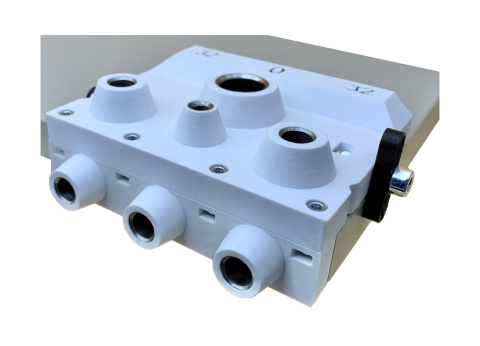

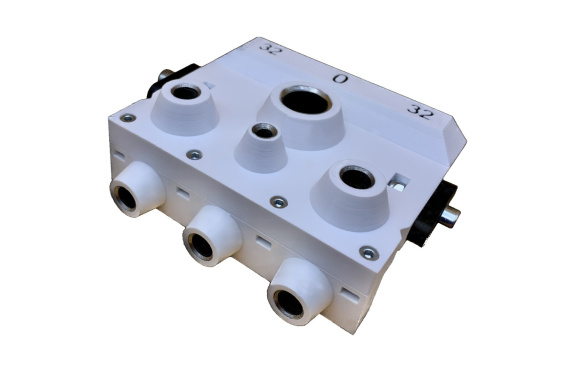

Szablon do mimośrodów 3w1

Szablon do wiercenia otworów pod połączenia mimośrodowe i kołkowe. To praktyczne narzędzie, które znacznie przyspieszy Twoją pracę, jednocześnie zwiększając dokładność połączeń.

Wyposażony w tuleje metalowe oraz ograniczniki boczne, które zapewniają wygodne i precyzyjne wiercenie.

Szablon posiada możliwość regulacji, co pozwala na uzyskanie przesunięcia formatki względem krawędzi drugiej płyty. Dzięki temu szablon może być stosowany również do materiałów innych niż płyta meblowa lub do uzyskania przesunięcia o grubość okleiny.

Regulacja szablonu odbywa się poprzez poluzowanie śrub mocujących dolną płytkę i zastosowanie wkładki regulacyjnej między dolną a górną płytką (w zestawie wkładki o grubości: 0,6 mm; 0,9 mm; 1,2 mm; 1,8 mm; 3 mm).

Szablon dociera do Państwa skręcony i gotowy do pracy z płytą o wysokości 18 mm.

Górna płyta:

• 1x Ø15 mm,
• 1x Ø5 mm,
• 2x Ø8 mm,
• długość prowadzenia: 20 mm,
• rozstaw otworów: 32 mm,
• odległość mimośrodu od płaszczyzny bazowania: 34 mm,
• odległość rzędu otworów od płaszczyzny bazowania: 9 mm,
• odległość pierwszego otworu od krawędzi bocznej: 18 mm.

Dolna płyta:

• 3x Ø8 mm,
• długość prowadzenia: 20 mm,
• rozstaw otworów: 32 mm,
• odległość rzędu otworów od płaszczyzny bazowania: 9 mm,
• odległość pierwszego otworu od krawędzi bocznej: 18 mm.

Tylna część szablonu:

• Otwory pod pozycjonowanie 3x Ø8 mm.

✔ Materiał: tworzywo sztuczne.

✔ Materiał tulei: stal precyzyjna.

✔ Kolor: biało-czarny.

✔ Tolerancja wymiarów: ±0,1 mm.

✔ Technologia: FDM.
