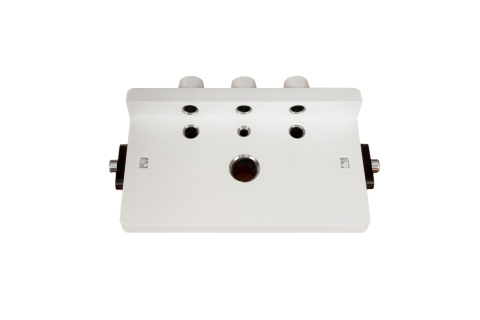

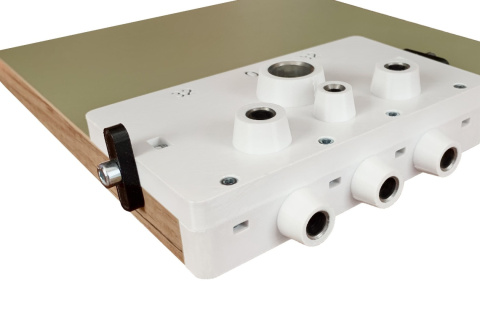

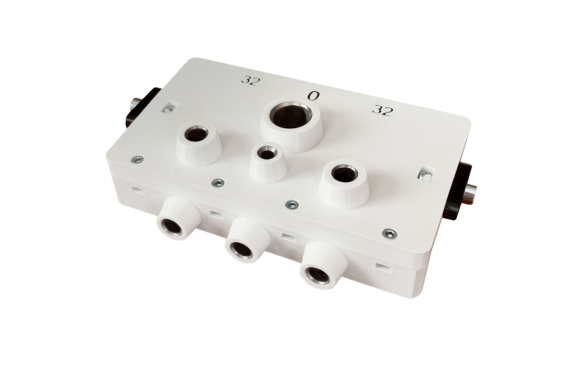

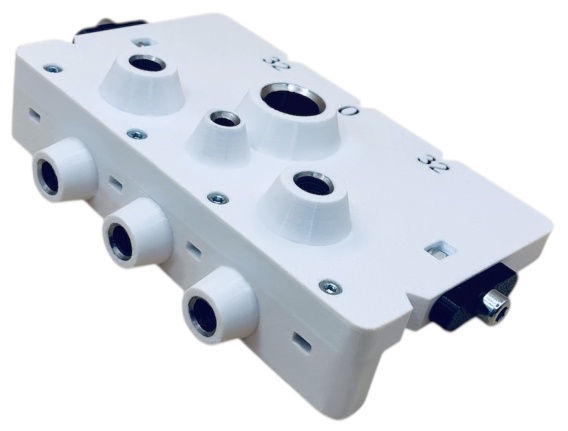

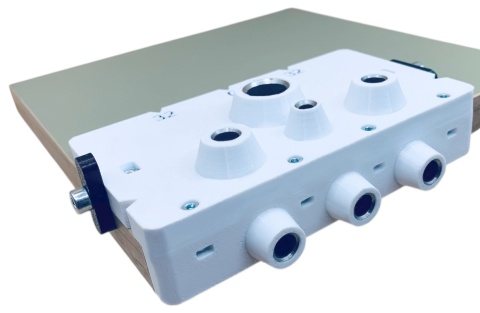

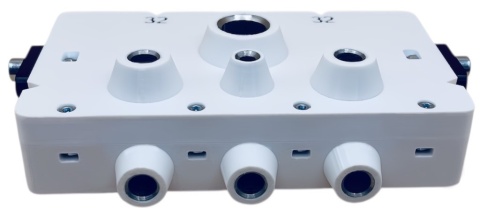

Szablon do mimośrodów i kołków

Szablon do wiercenia otworów pod połączenia mimośrodowe i kołkowe. To praktyczne narzędzie, które znacznie przyspieszy Twoją pracę, jednocześnie zwiększając dokładność połączeń. Wersja powiększona.

Wyposażony w tuleje metalowe oraz ograniczniki boczne, które zapewniają wygodne i precyzyjne wiercenie.

Szablon posiada możliwość regulacji, co pozwala na uzyskanie przesunięcia formatki względem krawędzi drugiej płyty. Dzięki temu szablon może być stosowany również do materiałów innych niż płyta meblowa lub do uzyskania przesunięcia o grubość okleiny.

Regulacja szablonu odbywa się poprzez poluzowanie śrub mocujących dolną płytkę i zastosowanie wkładki regulacyjnej między dolną a górną płytką (w zestawie wkładki o grubości: 0,6 mm; 0,9 mm; 1,2 mm; 1,8 mm; 3 mm).

Szablon dociera do Państwa skręcony i gotowy do pracy z płytą o wysokości 18 mm.

Górna płyta:

• 1x Ø15 mm,
• 1x Ø5 mm,
• 2x Ø8 mm,
• długość prowadzenia: 20 mm,
• rozstaw otworów: 32 mm,
• odległość mimośrodu od płaszczyzny bazowania: 34 mm,
• odległość rzędu otworów od płaszczyzny bazowania: 9 mm,
• odległość otworu Ø8 od krawędzi bocznej: 37 mm.

Dolna płyta:

• 3x Ø8 mm,
• długość prowadzenia: 20 mm,
• rozstaw otworów: 32 mm,
• odległość rzędu otworów od płaszczyzny bazowania: 9 mm,
• odległość otworu Ø8 od krawędzi bocznej: 37 mm.

✔ Materiał: tworzywo sztuczne.

✔ Materiał tulei: stal precyzyjna.

✔ Kolor: biało-czarny.

✔ Tolerancja wymiarów: ±0,1 mm.

✔ Technologia: FDM. (Druk 3D).

✔ Wymiar całkowity: 138 x 90 x 38 [mm].
